一、 PLC同步頂升系統簡介：
         多點同步控制液壓系統主要是將工業計算機控制技術應用于液壓同步頂升系統當中、結合了傳感器技術、控制工程原理、檢測與測量技術、網絡與組態等多學科先進技術而研發出的一款綜合性高精密產品。主要應用于現代化橋梁、道路建設以及大型建筑物的施工建設中，實現了對頂升過程全程監控、過程顯示、故障報警、參數檢測和記錄等功能，具有操作精準，可靠性好等特點。該系統分為5個部分：液壓泵站、PLC計算機控制系統、液壓系統、位移壓力檢測與人機界面操作系統。

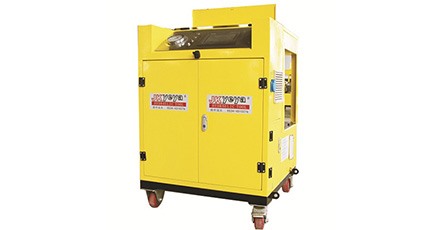

二、 產品介紹----- Msc*3系列---多點脈寬同步頂升系統
         脈寬型同步控制系統是將液壓頂升系統、工業計算機PLC控制技術、位移監控與橋梁結構分析和施工技術進行集成，并在集成系統上進行的成套技術開發。
    其核心技術液壓泵站利用開關閥來控制流量，依靠調節開關閥的開關頻率，來改變流量，達到使油泵的輸出的流量可調的目的，配以電腦控制系統和檢測反饋系統，組成壓力和位移閉環控制，就可以精確控制各千斤頂在升降時同步和稱重過程中負載均衡。

三、 Msc*3系列---多點脈寬同步頂升系統特點：
         1、采用雙泵系統,實現了高速置零,平穩頂升的功能
         2、完全計算機控制,頂升過程無需人工干涉,系統自動檢測頂升狀態并能根據頂升情況給出
         3、同步控制精度可以達到0.5mm，同步頂升和同步下降都完全可控
         4、每個控制點油路相對獨立，系統壓力可以單獨調節互不干涉
         5、系統主要部件均選用知名國際品牌,密封件全部采用進口密封
         6、適用性比較廣泛，可配套使用單作用千斤頂或者雙作用千斤頂
         7、系統使用方便,液壓管路與液壓千斤頂以及液壓泵組連接全部采用快插式接頭
         8、配有高精度位移傳感器和壓力傳感器，對系統工況進行實時監控和反饋

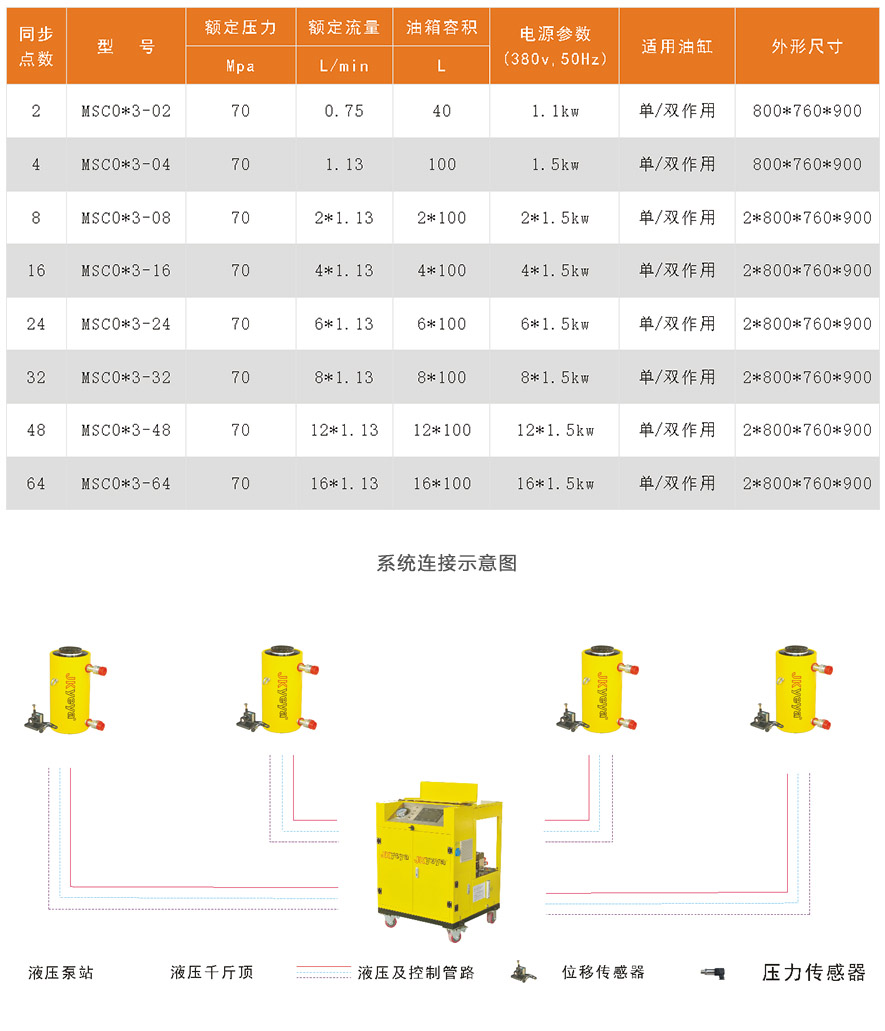

四、 Msc*3系列---多點脈寬同步頂升系統配置及技術參數

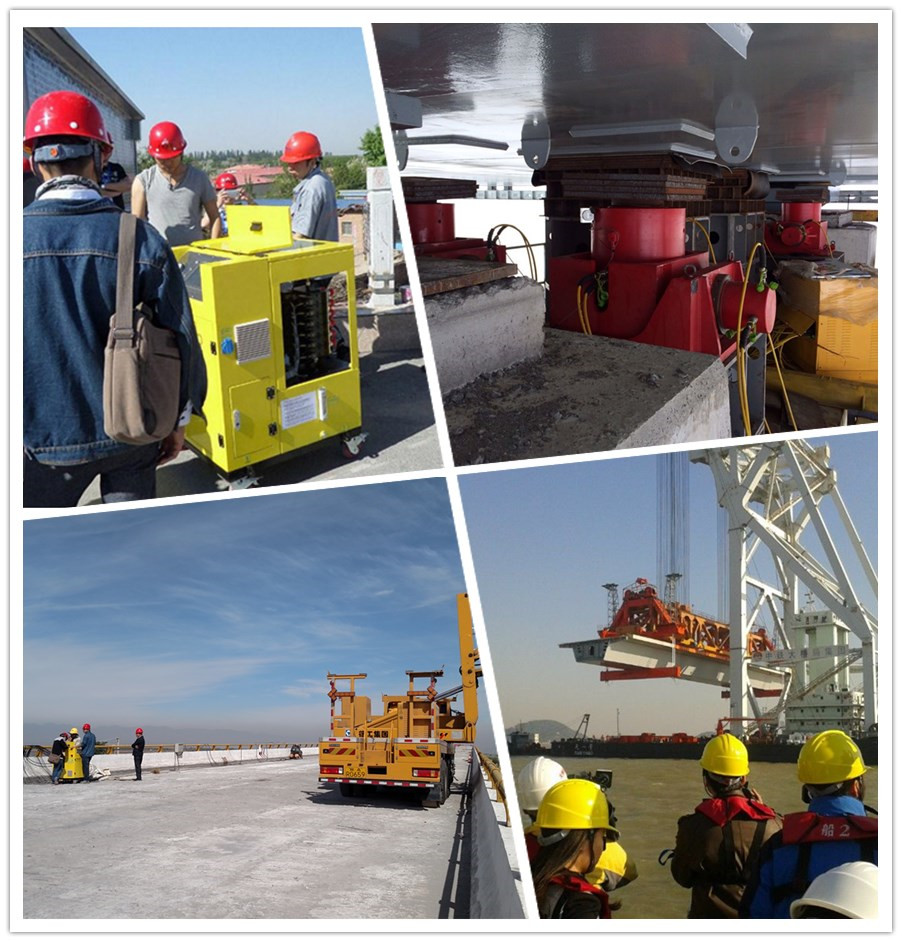

 （說明：如表中規格不能滿足貴公司的使用要求，可向我公司索取“同步頂升意向表”填寫相關數據，由我公司專業工程師為您量身定制方案。 本系統利用液壓驅動、壓力和位移閉環自動控制的方式，實現多點控制，廣泛應用于高速公路橋梁維修更換橡膠支座及立交橋抬高、內河橋梁抬高、建筑物平移、橋梁抬高、平臺稱重、設備頂升、糾偏、三維調整等）

五、操作步驟及注意事項
         1、確保正確使用液壓千斤頂,千斤頂?shù)恼_使用可參考千斤頂使用注意事項,正確安裝位移傳感器
         2、連接液壓管路和傳感器線路,連接電源線
         3、安裝完管路后,開機后手動模式下檢查管路以及傳感器線路是否正確
         4、同步頂升操作前,先將模式轉成手動上升模式,然后執行切合按鈕后,千斤頂開始頂升,當實際壓力達到切合壓力值時,千斤頂自動停止頂升。切合壓力的設定值為：最佳設定值為實際載荷的30%左右。
         5、貼合結束后，先設定目標位移量，按下上升按鈕這時千斤頂就自動上升，上升到設定的目標值時自動停止動作。

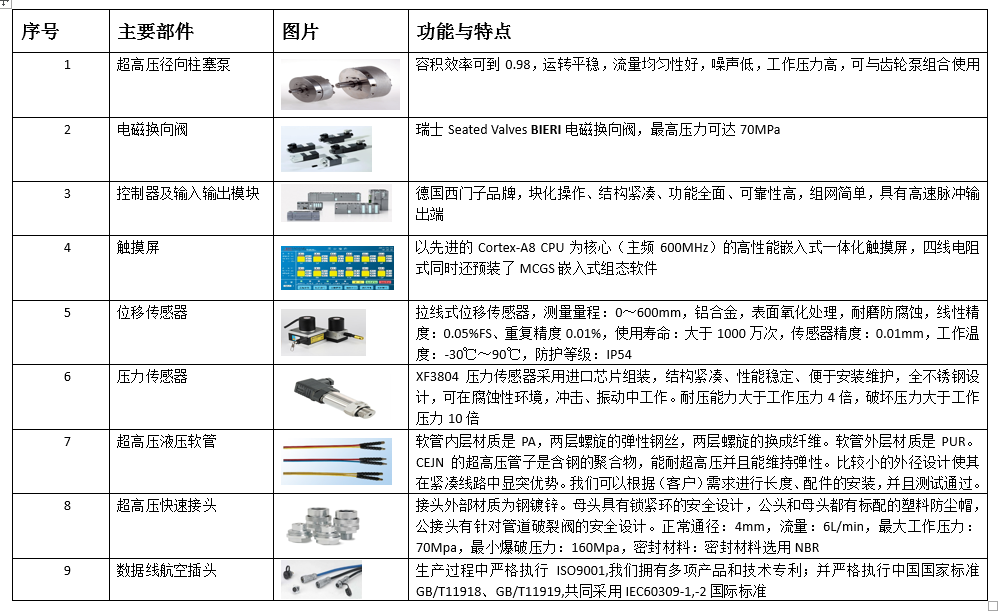

六、主要部件及技術特點：
